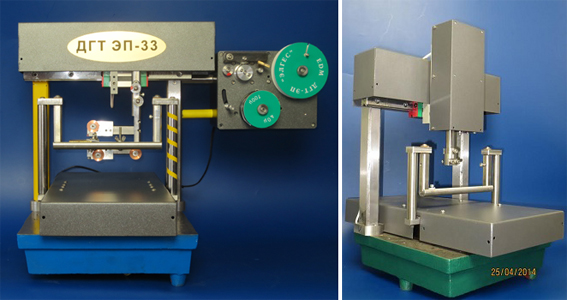

Станок ДГТ ЭП-33 предназначен для электроэрозионной обработки токопроводящих материалов. Станок характеризуется малыми размерами, высокой точностью обработки и нетребовательностью к рабочей среде.
По желанию заказчика станок может комплектоваться скобой и блоком перемотки проволоки ДГТ-ПН40 - для резки проволокой, либо прошивочной головкой от станка ДГТ ЭП-03, что позволит пользоваться им как трехкоординатным прошивочным станком. |
Технические характеристики
| Характеристика | Ед.изм. |
ДГТ-ЭП-33 |
ДГТ-ЭП-33П |
| Координатные перемещения X * Y * Z | мм |
80 * 120 * 55 |
|
| Габариты обрабатываемой детали (макс) X * Y * Z | мм |
100 * 120 * 35 |
|
| Шаг перемещения XY | мкм |
0.5 |
0.2 |
| Шаг перемещения Z | мкм |
0.1 |
|
| Холостые перемещения | мм/мин |
300 |
|
| Точность перемещения | мкм |
+/- 15 |
+/- 0.5 |
| Повторяемость перемещений | мкм |
+/- 2 |
+/- 0.5 |
| Точность касания детали электродом | мкм |
+/- 2 |
|
| Ширина паза | мкм |
d проволоки + 10-30 мкм, например при d=60, ширина паза = 60 + 20 = 80 мкм |
|
| Скорость резки (зависит от диаметра проволоки и тугоплавкости обрабатываемого материала) | кв.мм. |
5 - 30 |
|
| Межэлектродная среда | водопроводная вода |
||
| Материал применяемой проволоки | латунь, молибден |
||
| Диаметр применяемой проволоки | мкм |
40 - 150 |
|
| Класс шероховатости (1 - 2 проходы) | 6 - 7 класс |
7 - 8 класс |
|
|
Размеры и вес
|
|||
| Габариты станка(Д х Ш х В) | мм |
400 х 250 х 300 |
|
| Масса | кг |
23 |
|
