Представляем Вам нашу новую разработку - настольный прецизионный электроэрозионный копировально-прошивочный комплекс ДГТ-ЭП-03. |
|
Скачать программное обеспечение Скачать документацию Настольный электроэрозионный прошивочный комплекс ДГТ ЭП - 03 предназначен для получения сквозных или глухих отверстий любой формы в токопроводящем материале. Также комплекс может использоваться как копировально-прошивочный станок для изготовления мелких штампов, клейм и т.д. Комплекс оснащен системой управления и генератором технологического тока, что позволяет производить высокоскоростную и высокоточную обработку Ваших деталей. В отличие от другого подобного оборудования, ДГТ ЭП - 03 работает на водопроводной воде. Для уменьшения износа электрода можно использовать деионизованную воду. Управление комплексом осуществляется от компьютера или ручного пульта. Современный генератор технологического тока позволяет производить прошивку отверстий тонкой проволокой (d 0.15 мм) или фольгой толщиной от 0.05 мм. Программное обеспечение станка позволяет автоматизировать обработку типовых деталей. Реализованы функции автоматического подхода (поиска поверхности) к детали, запуск программы на обработку нажатием одной кнопки. |
|

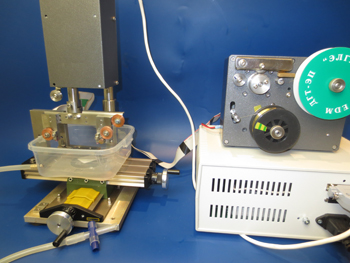

| Наиболее полно возможности комплекса раскрываются в: ювелирной промышленности (изготовление клейм и «именников», клеймение готовой продукции), электронной промышленности (прошивка отверстий диаметром от 0,1 мм в труднообрабатываемых материалах – твердых сплавах, закаленной стали и т.д.), дефектоскопии (изготовление эталонов), металлообработке (удаление сломанных метчиков), а также во многих других областях. Ввиду своих малых размеров и небольшой стоимости, станок ДГТ-ЭП-03 может использоваться в образовательном процессе. Варианты поставки станкаДля того, чтобы получить отрезной проволочный станок ("микропила"), необходимо установить на ДГТ-ЭП-03 скобу и блок перемотки проволоки. Ширина реза такого станка - от 65 мкм.
Кроме того, прошивочную головку станка ДГТ-ЭП-03 можно установить на 2-х координатный стол и, с помощью 3-х координатной системы ЧПУ ДГТ-735-5, использовать комплекс для электроэрозионной гравировки изделий |
|
Технические характеристики
| Характеристика | Ед.изм. |
Значение |
|
Настроечные перемещения |
||
| X x Y x Z | мм |
134 x 46 x 70 |
| Шаг | мм/оборот |
2 |
|
Параметры обработки |
||
| Программируемые перемещения (Z) | мм |
0.001 - 55 |
| Шаг | мкм |
0.1 |
| Точность касания электродом поверхности детали | мкм |
+/- 2 |
| Износ электрода (в зависимости от материала) | % |
5 - 40 |
| Глубина прошивки (в зависимости от материала) | мм |
до 10 |
| Глубина прошивки трубчатым электродом | мм |
до 30 |
Минимальный диаметр электрода |
Фольга толщиной от 50 мкм Круг диаметром от 150 мкм |
|
| Площадь электрода (макс) | кв.мм |
200 |
Рабочая жидкость |
Водопроводная вода, деионизованная
(дистиллированная) вода |
|
|
Параметры генератора технологического тока |
||
| Амплитуда импульса | В |
60 - 120 |
| Длительность импульса | мкс |
0,1 - 2,5 |
| Ток импульса | А |
40 - 120 |
| Частота импульсов | кГц |
5 - 88 |
|
Размеры и вес |
||
| Размеры станочного модуля(Д х Ш х В) | мм |
250 х 250 х 350 |
| Вес станочного модуля | кг |
5.5 |
| Размеры системы управления (без компьютера) (Д х Ш х В) | мм |
255 х 180 х 110 |
| Вес системы управления | кг |
2.6 |
Транспортировка
При транспортировке станок упаковывается в стандартную почтовую коробку (450 х 270 х 195 мм). Вес упакованного станка - 10 кг. Благодаря малым размерам и весу, станок можно отправлять курьерскими службами или почтой. Стоимость отправки станка по России в зависимости от места назначения составляет 1 - 2 тысячи рублей.
